Компас РККА, на финскую войну

Компас полевой, армейский. 1939 года выпуска. Рабочий. Домашнего хранения.

Исправный механизм. На циферблате под стеклом маркировка: Мастерские АУ РККА - это Артиллерийское управление Рабоче-Крестьянской Красной Армии.

Год выпуска на тыльной стороне.

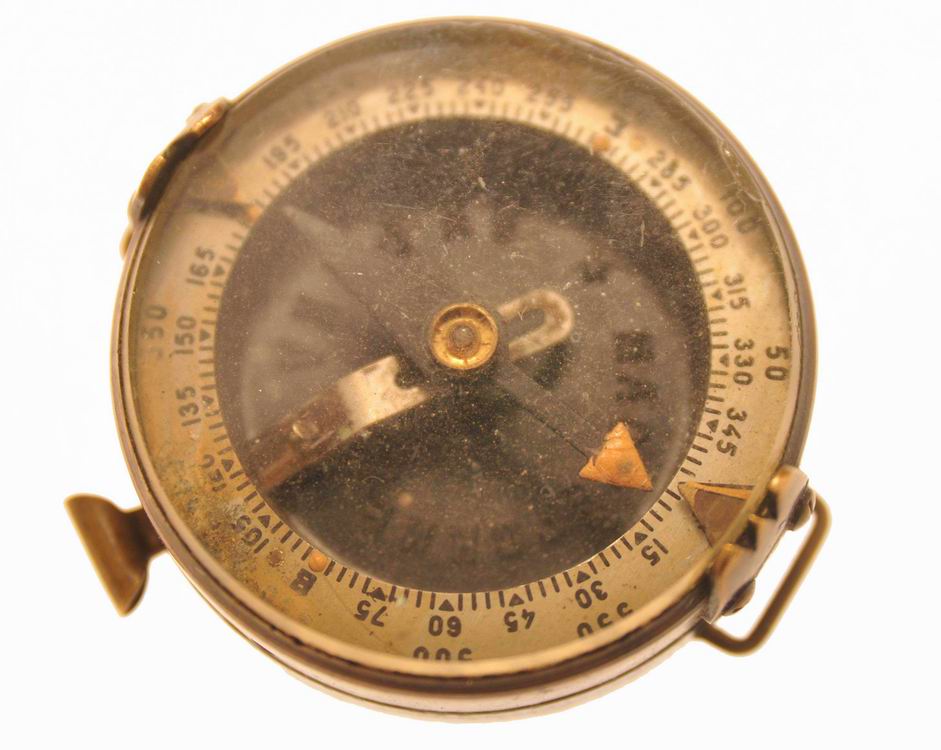

Компас наручный РККА - прибор для ориентирования на местности. Корпус в виде правильной окружности, составлен из двух частей, низ - из пластмассы черного цвета, верх - стекло в металлическом обрамлении. Под стеклом - циферблат с двумя шкалами и обоюдоострая намагниченная стрелка. Над шкалой маленькие металлические треугольники. Одна оконечность стрелки и три треугольника выкрашены бежевой краской с фосфоросодержащим составом. В нижней части пластмассового корпуса ушки для ремешка и зажим для стрелки. На металлической части корпуса пара креплений из желтого металла.

Историческая справка

Важным предметом снаряжения командира Красной Армии был компас. Как мы можем заметить, быстро ориентироваться на местности приходится даже в повседневной жизни, не говоря уже о военном времени. Поэтому правильная карта и рабочий компас решали зачастую очень многое

Еще со времен Императорской армии в войсках использовались простые и надежные наручные компасы Адрианова, по-прежнему производившиеся на заводах. Компас Адрианова, штатный наручный компас советской эпохи для военных, разработан русским картографом В.Н. Адриановым. Наряду с артиллерийским компасом АК, он был одним из самых распространенных инструментов навигации в Советской армии.

Конструктивно компас Адрианова состоит из корпуса, магнитной стрелки и ремешка для ношения.

Он оснащен кольцевым лимбом с двумя шкалами: внешней и внутренней. Внешняя шкала лимба размечена в тысячных долях, с общей разбивкой на 12 сегментов. Значения нанесены против часовой стрелки с шагом в 5 единиц. Внутренняя шкала показывает градусы, разделена на 120 частей, где каждое деление соответствует 3 градусам или 50 тысячным.

Градусные деления увеличиваются по часовой стрелке, а тысячные – против. Вращающаяся стеклянная крышка выполняет функцию визира для отсчета углов и наведения в разных направлениях.

Указательные метки на внутренней стороне крышки, напротив прорези и мушки, используются для считывания показаний со шкалы лимба. Для удобства использования в темноте, северный конец стрелки и указатели покрыты люминесцентным составом. Арретир служит для фиксации стрелки в нерабочем состоянии, прижимая ее к стеклу.

Арретир - это механический фиксатор стрелки, который прижимает ее к стеклу колбы, предотвращая движение. Некоторые элементы компаса покрыты светящейся краской для улучшения видимости в темноте.

Компактный размер позволяет носить его на запястье. Он надежен, так как продолжает работать даже при повреждении колбы, в отличие от жидкостных компасов. Светящаяся краска позволяет использовать компас ночью.

Однако, стрелка нестабильна по сравнению с жидкостными компасами, что снижает скорость и точность измерений. Отсутствие линейки затрудняет работу с топографическими картами. Свечение элементов требует предварительной "зарядки" светом.
